چطور قبل از سفارش کار تراشکاری، نقشه‌ات رو خودت طوری طراحی کنی که قیمت طراحی ارزان بشه؟

قبل از ثبت سفارش ساخت قطعه صنعتی، طراحی نقشه یکی از پرچالش‌ترین و پرهزینه‌ترین مراحل است. بسیاری از کارفرماهای قطعات صنعتی تصور می‌کنند بدون نرم‌افزارهای حرفه‌ای، طراحی ممکن نیست. در حالی‌که برای قطعات ساده تراشکاری و فرزکاری، می‌توان با طراحی اصولی دستی هزینه را به‌شدت کاهش داد. اگر هدف شما کاهش هزینه خدمات تراشکاری و فرزکاری، تسریع سفارش و حذف هزینه‌های غیرضروری طراحی است، این راهنما از سامانه پکیلنسر دقیقاً برای شما آماده شده است.

در این مقاله یاد می‌گیرید چگونه طراحی صنعتی قطعه را در سطح پایه روی کاغذ انجام دهید و بدون اتلاف زمان، آن را برای سفارش ساخت قطعه صنعتی در پکیلنسر آماده کنید.

چرا طراحی نقشه روی قیمت نهایی تراشکاری و فرزکاری اثر مستقیم دارد؟

اجرت ساخت قطعات با روش تراشکاری و فرزکاری فقط به زمان ماشین‌کاری محدود نمی‌شود. بخش مهمی از اجرت، مربوط به هزینه‌های پنهان است که معمولا در انتهای پروژه به چشم می‌آید. باید بدانیم که کدام نوع قطعات نیاز به اقدام و هزینه جهت نقشه کشی صنعتی با نرم افزار دارند و کدام نوع با یک طراحی ساده روی کاغذ به سرانجام می‌رسد. از طرفی درصورتیکه نقشه دقیق نباشد، کارگاه مربوطه مجبور است یا زمان بیشتری برای تحلیل قطعه صرف کند ویا ریسک خطاها و تلرانس‌ها را در قیمت لحاظ کند. هر چند در برخی از موارد ممکن است سرانجام پروژه به دوباره‌کاری ختم شود. نتیجه چه می‌شود؟ اجرت بالاتر برای کارفرما.

اگر قصد سفارش ساخت قطعه صنعتی دارید، یک طراحی ساده اما شفاف می‌تواند هزینه‌ها را تا 30٪ کاهش دهد. در پکیلنسر، بسیاری از کارگاه‌های تراشکاری و فرزکاری اعلام کرده‌اند نقشه‌های ساده و خوانا، سریع‌تر و ارزان‌تر قیمت‌گذاری می‌شوند.

چه قطعاتی را خودت می‌توانی طراحی کنی؟

در ابتدا باید بگوییم این راه حل مخصوص قطعات ساده است، نه قطعات مهندسی پیچیده و پرجزئیات صنعتی. به عنوان مثال قطعاتی شامل شافت ساده حتی با داشتن رزوه و جای اسپرینگ، بوش‌های استوانه‌ای ساده یا پله دار حتی با چندین سوراخ، پین، محور و رولر یا غلطک‌های فولادی و پلیمری، قطعات متقارن محوری ویا قطعات بدون زاویه و مدل پیچیده میتوانید با طراحی دستی و بدون نرم‌افزار CAD، نقشه قابل قبول ارائه دهید. اما در مقابل قطعاتی مثل چرخ‌دنده‌های دقیق، قطعات با تلرانس میکرونی، قطعات قالب‌سازی ویا قطعات چندعملیاتی سری کاری CNC نیازمند طراحی دقیق با نرم افزارهای نقشه کشی مثل سالیدورک ویا کتیا هستند.

جهت ثبت نام در دوره آموزش رایگان نقشه خوانی صنعتی در آکادمی پکیلون روی عبارت رنگی کلیک کنید.

ابزار حداقلی برای طراحی ارزان و اصولی

برای طراحی صنعتی قطعه در سطح پایه به تجهیزات خاصی نیاز ندارید. ابزارهای کافی برای این کار

• کاغذ سفید یا شطرنجی
• مداد یا خودکار
• خط‌کش فلزی
• کولیس برای اندازه‌گیری نمونه

همین ابزار ساده، اگر درست استفاده شوند، برای ثبت پروژه تراشکاری ویا پروژه فرزکاری در پکیلنسر کاملاً کافی هستند.

مهم‌ترین اصل: قطعه را از دید تراشکار و فرزکار ببین

بزرگ‌ترین اشتباه سفارش‌دهندگان این است که نقشه را فقط از دید خودشان می‌کشند.

تراشکار نیاز دارد بداند:

• قطعه از چه جنسی است.
• از کدام سمت بسته می‌شود (نقطه شروع و پایان قطعه در نقشه).
• سایزها مشخص باشد.

اگر این موارد مشخص نباشد، قیمت بالاتر می‌رود یا پروژه رد می‌شود.

چطور نقشه قطعه را مرحله‌به‌مرحله طراحی کنیم؟

1. نمای اصلی را انتخاب کن.

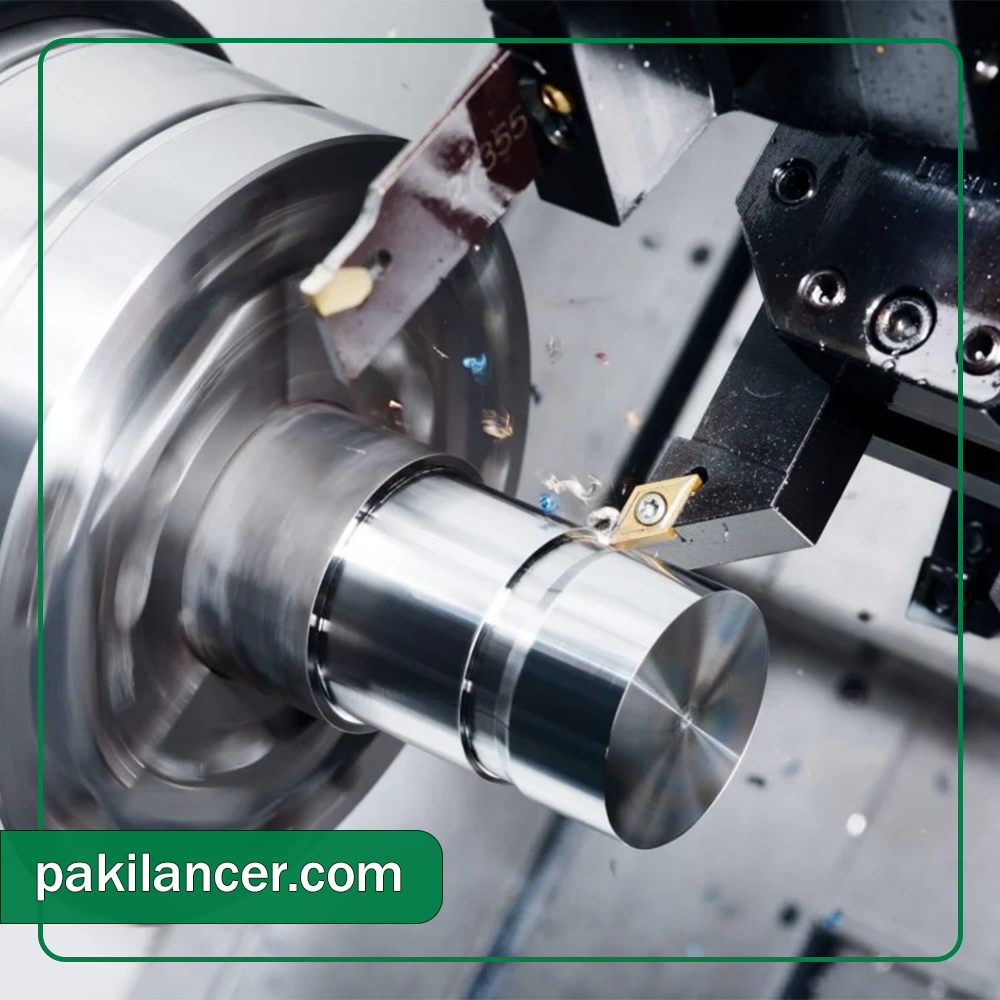

برای قطعات تراشکاری و فرزکاری، نمای طولی مهم‌ترین نماست. همیشه محور قطعه را واضح بکشید.

2. فقط اندازه‌های ضروری را بنویس.

نوشتن اندازه‌های تکراری باعث سردرگمی می‌شود. هرچه نقشه ساده‌تر، برآورد قیمت و اجرت تراشکاری و فرزکاری کمتر.

ابعاد ضروری:

• طول کل
• قطرهای اصلی
• طول پله‌ها
• محل شیار یا رزوه

ابعاد غیرضروری:

• گوشه‌های غیرعملکردی
• زوایای تزئینی

3. تلرانس را فقط جایی بزن که لازم است.

یکی از عوامل اصلی افزایش اجرت، تلرانس‌های غیرضروری است. اگر تلرانس خاصی نیاز ندارید. از نوشتن ±0.01 پرهیز کنید ویا تلرانس عمومی بنویسید.

4. جنس قطعه را دقیق مشخص کنید.

نوشتن «آهن» یا «فولاد» یا «تفلون» کافی نیست. ذکر گرید جنس به تسریع کار کمک ویژه میکند. اگر جنس نامشخص باشد، پروژه ریسک پذیر میشود و قیمت را بالاتر اعلام می‌کند. در سفارش ساخت قطعه صنعتی در پکیلنسر، ذکر دقیق جنس، سرعت قیمت‌گذاری را دو برابر می‌کند.

به عنوان مثال ذکر گرید جنس همانند موارد زیر:

• CK45
• ST52
• آلومینیوم 6061
• فسفر برنز
• پلی آمید
• تفلون PTFE کربن

رزوه، شیار و پخ را چطور بنویسیم؟

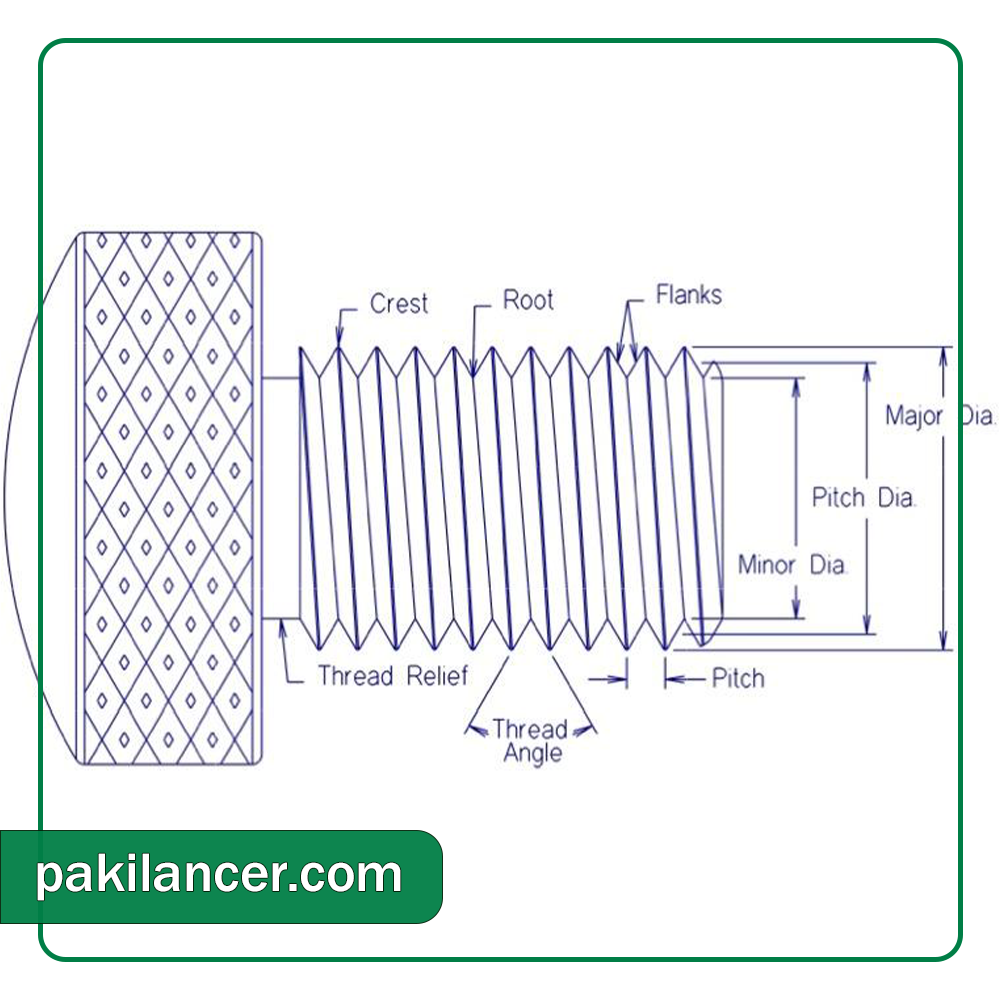

رزوه:

• نوع رزوه (Metric / Inch)
• قطر اسمی
• طول رزوه

مثال: M20 × 2.5 – طول رزوه 30 میلی‌متر

اگر شیار عملکردی نیست، ساده بنویسید. مثلا شیار مونتاژی – ابعاد پیشنهادی تراشکار. این جمله باعث کاهش هزینه طراحی و اجرا می‌شود.

اشتباهات رایج که قیمت طراحی را بالا می‌برند.

نقشه خوب، نقشه‌ای است که اپراتور تراشکار و فرزکار بدون تماس تلفنی آن را بفهمد. بسیاری از سفارش‌دهندگان ناخواسته هزینه را افزایش می‌دهند. اشتباهات متداول شامل:

• تلرانس روی تمام ابعاد
• استفاده از اصطلاحات مبهم
• عدم ذکر کاربرد قطعه
• شلوغ‌کاری در نقشه

چه زمانی طراحی دستی کافی نیست؟

بهتر است طراحی حرفه‌ای انجام شود درصورتیکه یکی از شرایط زیر وجود داشته باشد:

• قطعه مونتاژی حساس است.
• تیراژ بالاست.
• قطعه وارد خط تولید می‌شود.

در این موارد، می‌توانید پروژه طراحی را در پکیلنسر ثبت کنید ویا طراحی اولیه خود را بارگذاری کنید. تا طراحان آن را اصلاح کنند. این روش، همچنان هزینه طراحی را کاهش می‌دهد.

ثبت پروژه تراشکاری و فرزکاری با نقشه ساده در پکیلنسر

بعد از آماده‌سازی نقشه:

• عکس واضح یا PDF تهیه کنید.
• توضیح کوتاه کاربرد قطعه را بنویسید.
• تیراژ و جنس را مشخص کنید.

سپس پروژه را در پکیلنسر ثبت کنید تا چندین کارگاه تراشکاری و فرزکاری قیمت بدهند.

اگر نقشه ساده قطعه‌ات آماده است، همین حالا آن را در پکیلنسر ثبت کن و قیمت واقعی تراشکاری را مقایسه کن.

آیا این روش واقعاً باعث کاهش هزینه می‌شود؟

بر اساس تجربه کارگاه‌های فعال در پکیلنسر نقشه‌های ساده و خوانا تا 20–30٪ قیمت پایین‌تری دریافت می‌کنند، سریع‌تر وارد فاز اجرا می‌شوند. این یعنی کاهش هزینه، کاهش زمان، کاهش استرس.

قبل از پرداخت هزینه طراحی حرفه‌ای، یک بار نقشه ساده را خودت بکش، در پکیلنسر ثبت کن و نظر کارگاه‌ها را ببین.

جمع‌بندی نهایی برای سفارش‌دهندگان صنعتی

اگر قطعه شما ساده است:

• طراحی دستی کافی است.
• نقشه شفاف، هزینه را کاهش می‌دهد.
• پکیلنسر فرآیند سفارش را ساده می‌کند.

دانستن همین نکات پایه می‌تواند تفاوت بزرگی در هزینه نهایی ایجاد کند.

اگر کارخانه‌دار یا سفارش‌دهنده قطعه هستی، همین امروز پروژه تراشکاری‌ات را در پکیلنسر ثبت پروژه کن و بدون واسطه، با کارگاه‌های واقعی همکاری کن.
